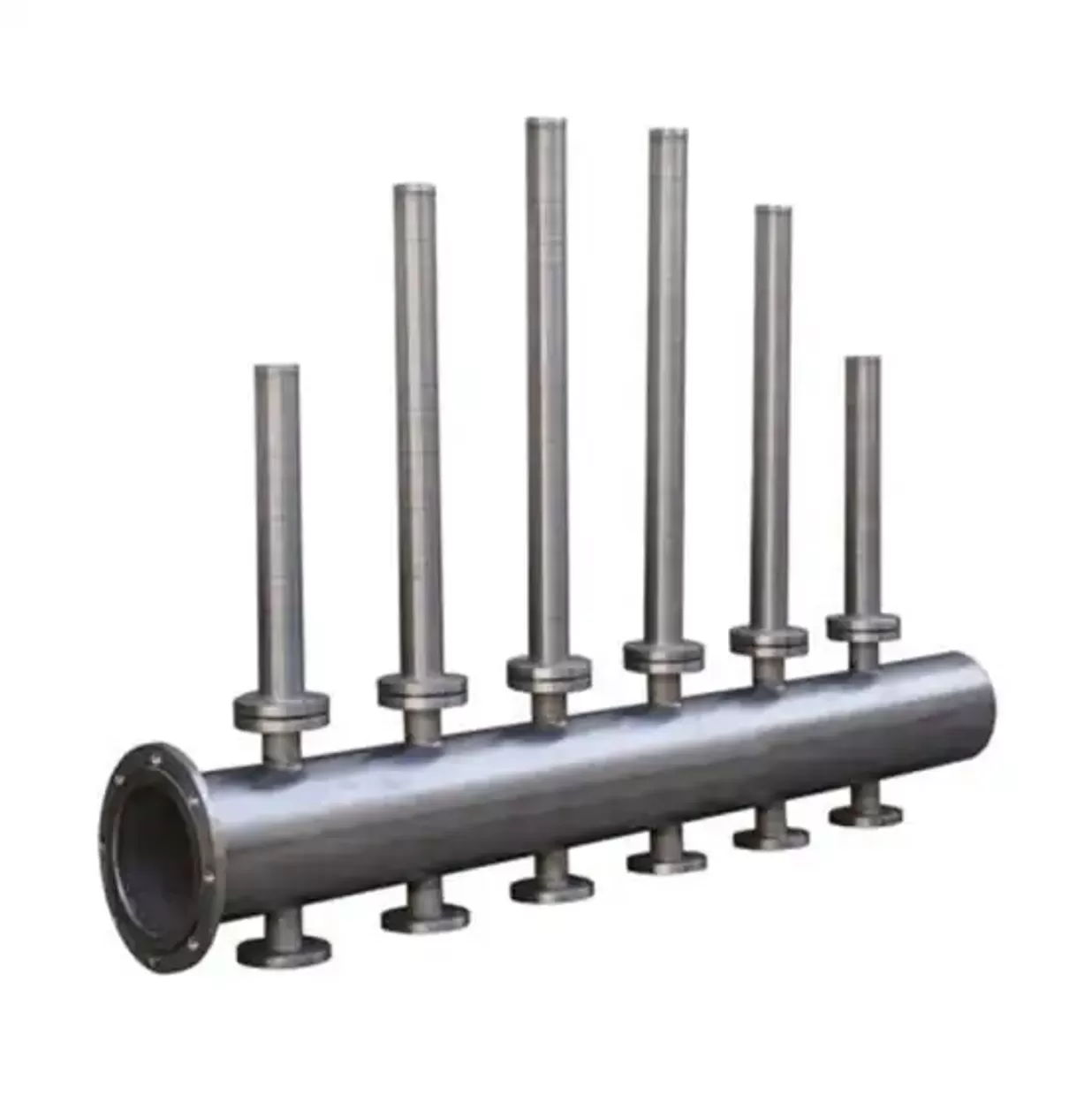

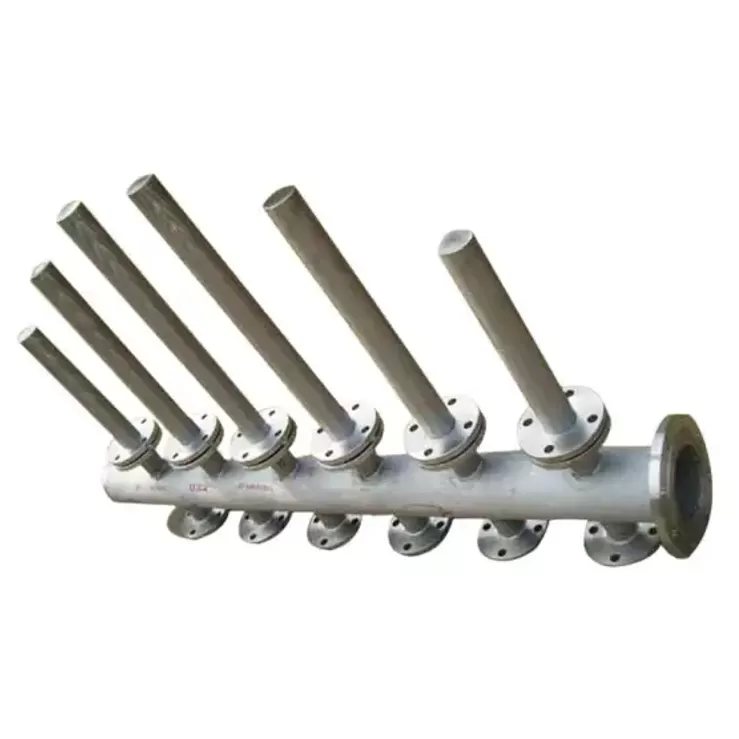

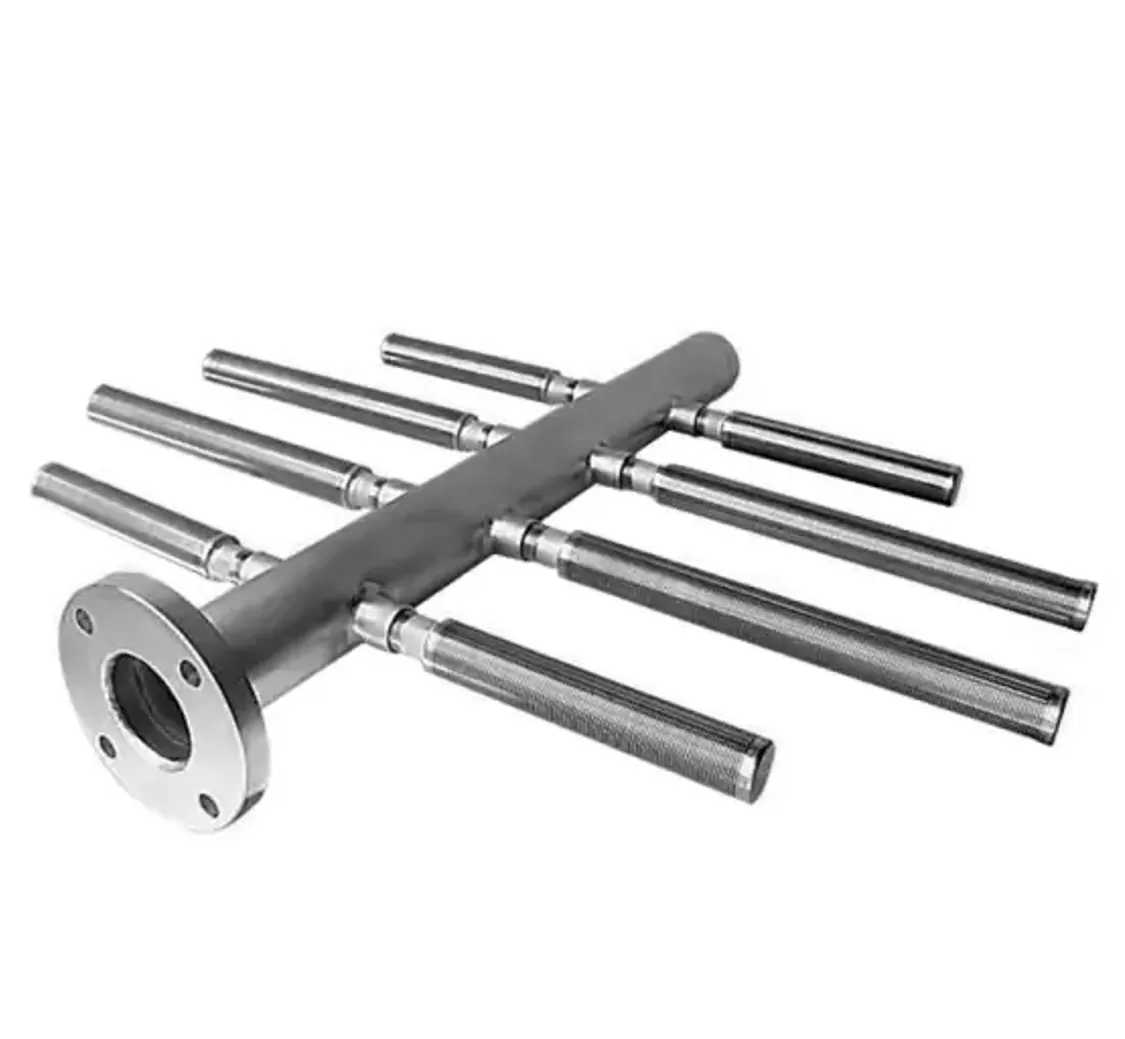

Başlık Lateral sistemi, çok çeşitli uygulamalarda etkili ortam tutma için tasarlanmıştır. Merkezi bir başlık borusuna veya göbeğe bağlanan bu tertibatlar, işleme ortamı boyunca düzgün bir toplama ve dağıtım sağlayan bir dizi elek lateralinden oluşur.

Ürün Açıklaması

Üstbilgi Yan Ekranı

Header Lateral sistemi, geniş bir uygulama yelpazesinde etkili ortam tutma için tasarlanmıştır. Merkezi bir başlık borusuna veya göbeğe bağlanan bu düzenekler, işleme ortamı yoluyla tek tip bir toplama ve veya dağıtıma izin veren bir dizi elek yanlamasından oluşur.

Yan, orta, üst veya alt giriş boruları ile çok çeşitli kap boyutları ve şekillerini kolayca barındırırlar ve herhangi bir yöndeki akışı idare edecek şekilde tasarlanabilirler.

Üstbilgi Yan Ekranları

 Çok yönlü Header ve Hub Lateral sisteminin en iyi tek kelimelik açıklamasıdır.

Bir merkezi başlığa veya göbeğe tutturulmuş bir dizi elek yanlamasından oluşan bu düzenekler, tasarımcıların geniş bir hız aralığında ve çeşitli damar boyutları ve şekilleri için işleme ortamı boyunca tek tip akış sağlamasına izin verir.

Tipik bir gemi, içeri akışı kötü yüzey boyunca eşit olarak dağıtmak için tepede bir başlık yanal tertibatı kullanır. Tekne tabanının yakınında bulunan ikinci bir tertibat, işlenmiş akışı toplayabilir ve bunu teknenin yan duvarından geçirebilir veya  yanalları merkezi bir göbeğe bağlayarak teknenin tabanından dışarı çıkarabilir. Karşı akım akışı için benzer bir dağıtım ve toplama sistemi tasarlanabilir.

Tek tip, kontrollü hız akışı ve toplama elde etmek için mevcut birkaç tasarım seçeneği seçilebilir. Örneğin, yanalların sayısı ve aralığı değiştirilebilir. Yuva boyutu 0,03 mm'lik artışlarla 0,05 mm'den herhangi bir genişlikte olabilir. Yanalların ve başlıkların çapları da değişebilir. Belirli proses kimyası veya koşullarının üstesinden gelmek için, elek tertibatları, çeşitli derecelerde paslanmaz çelik ve egzotik alaşımlar dahil olmak üzere neredeyse tüm kaynak yapılabilir metallerden yapılabilir.

Montajlar tipik olarak Tip 304 paslanmaz çelikten yapılır, ancak diğer kaynak yapılabilir metaller de kullanılabilir.

Yanallar 12,7 mm'den itibaren herhangi bir çap olabilir.

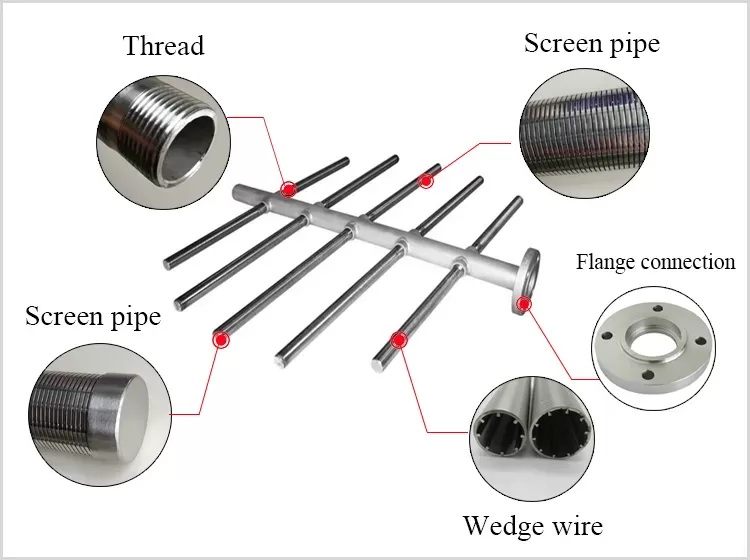

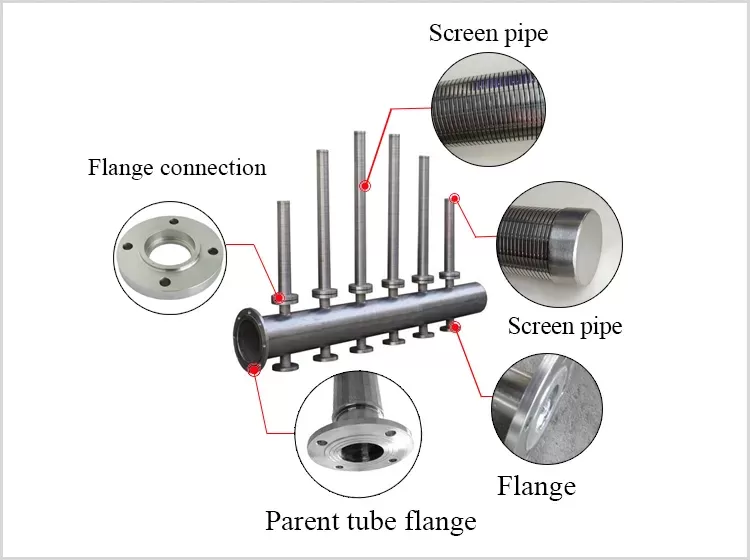

Yanal parçalar, dişli bağlantı parçaları, kaplinler veya flanşlar dahil olmak üzere istenen herhangi bir yöntemle başlıklara veya göbeklere takılabilir.

Yanal aralık, uzunluk, çap ve yuva açıklığı boyutu, bireysel sistem ihtiyaçlarına göre belirlenir.

Çökme direncini artırmak ve akış dağılımını artırmak için perfore boru hatları elek kenarlarında kullanılabilir.

Yuvalar 0,05 mm kadar küçük ve 0,03 mm artışlarla yukarıdır.

Kalite dokümantasyonu, çizelgeler, fabrika sertifikaları, kaynak prosedürü özellikleri ve çeşitli diğer raporlar ve sertifikalar mevcuttur.

Pasivasyon, asitle temizleme gerilim giderme, cilalama ve kaplama dahil olmak üzere imalat öncesi ve sonrası işlem mevcuttur.

Özel çözümler de mevcuttur.

Gemi İçi

Johnsons Vee Wire, iyon değiştirme işlemi için iç kısımlar Ortam kaybı ve bozulma sorunlarınıza son verin.

Verimliliği Artırır

Yüksek yük ve basınca dayanma yeteneği

Metalik Olmayan Tekne iç bileşenlerine kıyasla daha uzun ömür

Etkili Geri Yıkama

Daha yüksek açık alan, basınç düşüşünü azaltır

Bakım ve kapatma maliyetlerini azaltır

Yumuşatma ve İyon değişimi, Demineralizasyon ve diğerleri gibi bir dizi su arıtma işlemi için kolayca uyarlanabilir teknoloji. Bunlar, muamele sıvılarını toplamak ve dağıtmak, muamele ortamını tutmak, geri yıkama akışını dağıtmak veya katıları filtrelemek için kullanılır.

Üstbilgi yanal

Başlık yanalları hem distribütör hem de toplayıcı olarak kullanılabilir. Sistem akışa, basınç düşüşü ortam boyutuna ve hazne kimliğine uyacak şekilde özel olarak tasarlanmıştır. Ana boru, başlık, tüm bağlantı parçaları ve ekran, müşteri ihtiyacına göre SS 304, 316L kaliteleridir.
